噴錫板有哪些優缺點呢？

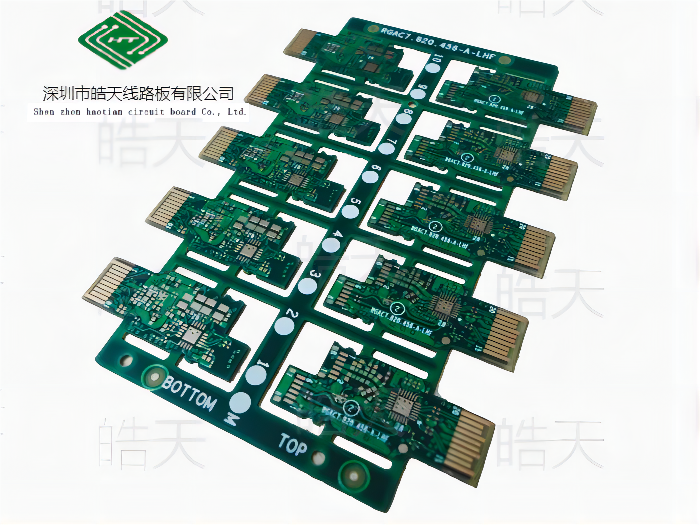

噴錫是PCB打樣工序中的一個步驟和工藝流程，是把PCB板浸入熔化的焊錫池中，這樣所有暴露在外的銅表面都會被焊錫所覆蓋，然后通過熱風切刀將板上多余的焊錫移除。噴錫后的電路板焊接強度和可靠性較好。但由于其工藝特點，噴錫處理的表面平整度不好，特別是對于BGA等封裝類型的小型電子元器件，由于焊接面積小，如果平整度不佳就可能會造成短路等問題。

優點：

1、元器件焊接過程中濕潤度較好，上焊錫更容易。

2、可以避免暴露在外的銅表面被腐蝕或氧化。

缺點：

不適合用來焊接細間隙的引腳以及過小的元器件，因為噴錫板的表面平整度較差。在PCB打樣中容易產生錫珠，對細間隙引腳元器件較易造成短路。使用于雙面SMT工藝時，因為第二面已經過了一次高溫回流焊，極容易發生噴錫重新熔融而產生錫珠或類似水珠受重力影響成滴落的球狀錫點，造成表面更不平整進而影響焊接問題。

目前一些PCB打樣采用OSP工藝和浸金工藝來代替噴錫工藝；技術上的發展也使得一些工廠采用沉錫、沉銀工藝，加上近年來無鉛化的趨勢，噴錫工藝使用受到進一步的限制。
