PCB線路板打樣需要注意的事項有哪些？

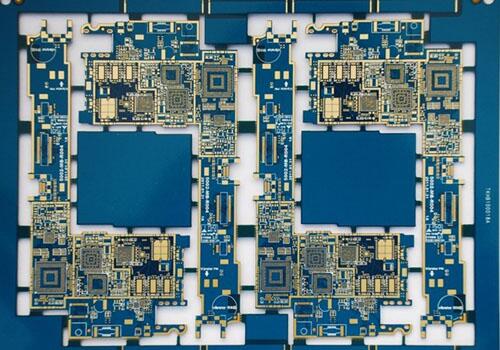

PCB打樣是一個復雜的流程，同樣的板材，同樣的元器件，不同的工程師制作出來的效果不一樣。那么，PCB線路板打樣需要注意的事項有哪些呢?

一、要明確設計目標

接受到一個設計任務,首先要明確其設計目標是普通板、高頻板、小信號處理板還是既有高頻率又有小信號處理的板。如果是普通的板,只要做到布局、布線合理整齊,機械尺寸準確無誤即可。



二、了解所用元器件的功能對布局布線的要求

有些特殊元器件在布局布線時有特殊的要求，比如模擬信號放大器對電源要求要平穩、紋波小；模擬小信號部分要盡量遠離功率器件；功耗大發熱厲害的元器件，其散熱問題必須在布局時就必須進行特殊考慮等。

三、元器件布局的考慮

首先要考慮的一個因素就是電性能，把連線關系密切的元器件盡量放在一起，尤其對一些高速線，布局時就要使它盡可能地短，功率信號和小信號器件要分開。

其次，要考慮高速系統中的接地和互連線上的傳輸延遲時間。

四、對布線的考慮

1、傳輸線

印制電路板上的任何一條“長”的信號通路都可以視為一種傳輸線。如果該線的傳輸延遲時間比信號上升時間短得多，那么信號上升期間所產主的反射都將被淹沒，不再呈現過沖、反沖和振鈴。

2、傳輸線的幾種類型

(1) 同軸電纜和雙絞線：它們經常用在系統與系統之間的連接。

(2) 印制板上的微帶線：微帶線是一根帶狀導(信號線)，與地平面之間用一種電介質隔離開。

(3)印制板中的帶狀線：帶狀線是一條置于兩層導電平面之間的電介質中間的銅帶線。

3、端接傳輸線

在一條線的接收端用一個與線特性阻抗相等的電阻端接，則稱該傳輸線為并聯端接線。它主要是為了獲得好的電性能，包括驅動分布負載而采用的。
